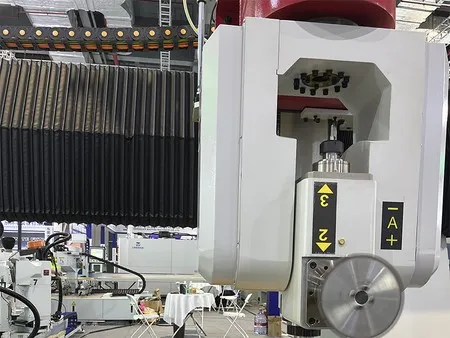

Centro de Mecanizado CNC de 5 Ejes con ATC

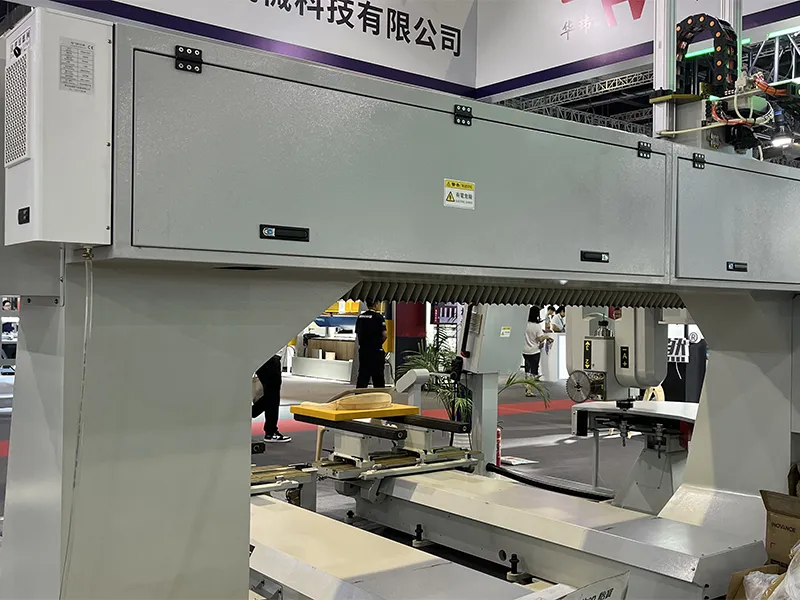

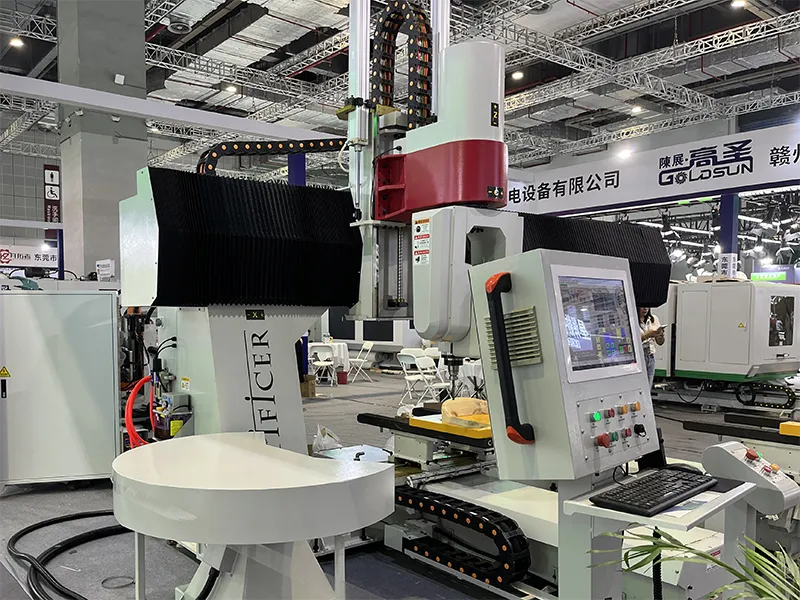

Fresadora CNC tipo pórtico con portaherramientas automático de 8/18 Posiciones

Los centros de mecanizado CNC de 5 ejes con cambiador automático de herramientas (ATC) están diseñadas para procesar materiales complejos como madera y compuestos con precisión y eficiencia. Su sistema de doble mesa permite cargar y descargar materiales en una mesa mientras se continúa trabajando en la otra, garantizando una producción continua sin interrupciones. Este sistema de mecanizado para madera realiza operaciones de fresado, perforado, aserrado y grabado en cinco ejes, completando múltiples procesos en una sola configuración. El portaherramientas automático, tiene una capacidad para 18 herramientas, mejora la productividad al permitir cambios rápidos y eficientes, haciéndola ideal para entornos de producción de alto volumen.

Solicitar Cotización

Características

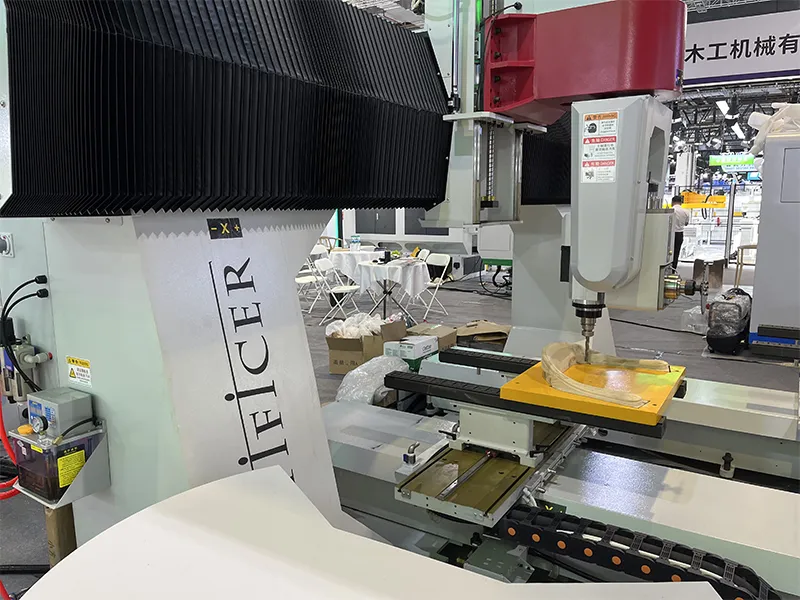

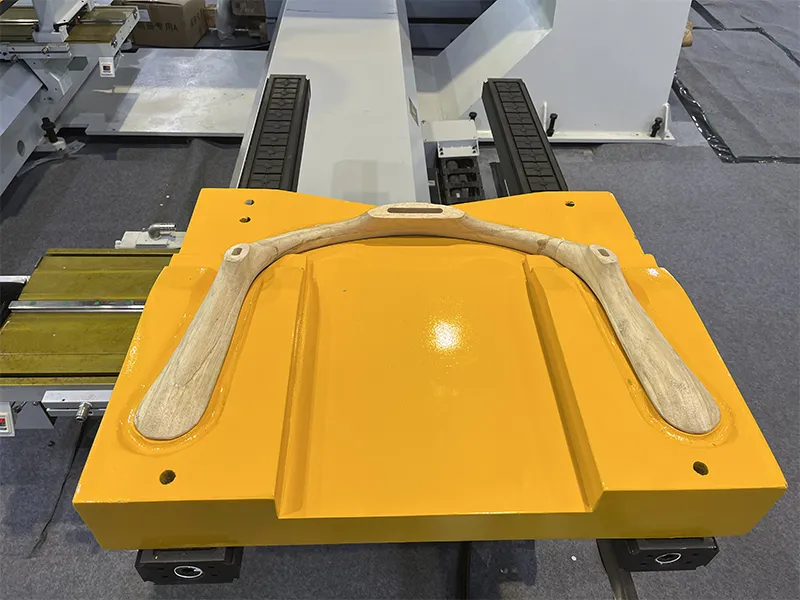

Equipado con doble mesa/plataforma de trabajo que permite procesar piezas de trabajo de forma continua mientras se carga o descarga material, maximizando la productividad.

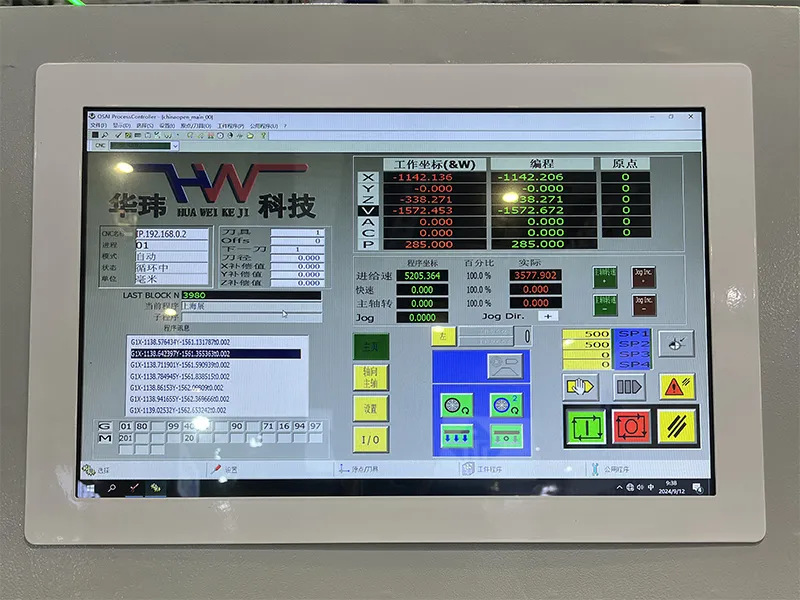

Sistema CNC avanzado que asegura precisión y velocidad en el procesamiento de diseños detallados y complejos.

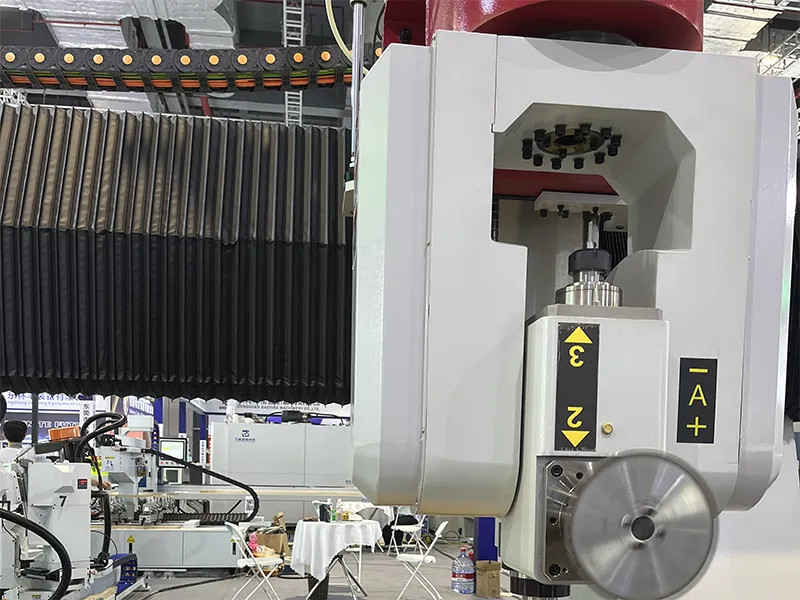

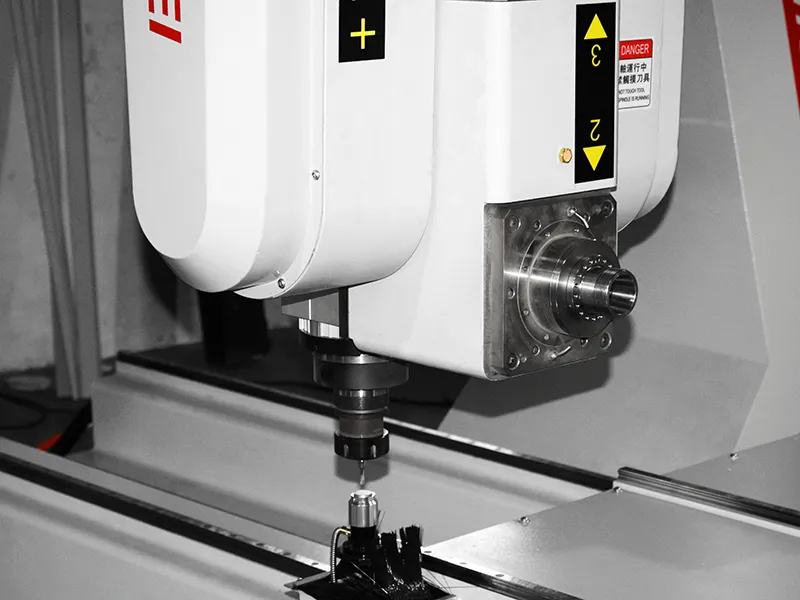

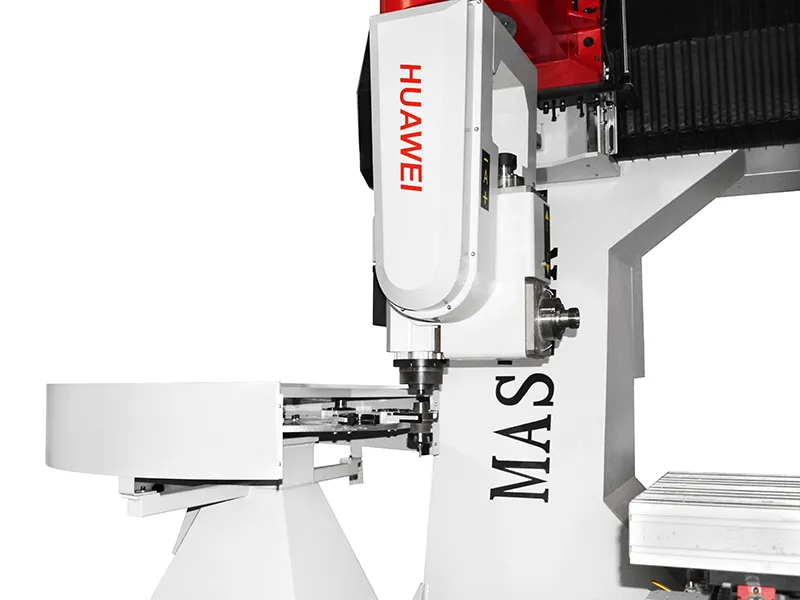

Capacidad para realizar operaciones simultáneas en cinco ejes, optimizando tareas como fresado, grabado, perforado y aserrado en una sola configuración.
Cuenta con un portaherramientas automático para 18 herramientas que permite cambios rápidos entre operaciones, mejorando la flexibilidad en procesos de varias etapas y reduciendo tiempos de configuración.

Aplicaciones

En el procesamiento de materiales compuestos, es especialmente eficiente para tareas como recorte y perforado de moldes de fibra de vidrio, piezas termoformadas y productos plásticos o sanitarios. Su diseño asegura resultados precisos en cada operación.
Para la fabricación de moldes, esta máquina es una solución óptima para trabajar con moldes no metálicos, como los fabricados en fibra de vidrio, madera, espuma o resina. Permite realizar mecanizados complejos en 5 ejes, adaptándose a las necesidades específicas de formas detalladas.
En la industria cerámica y sanitaria, sobresale en la creación de moldes de yeso y productos similares, logrando acabados de alta precisión y uniformidad.

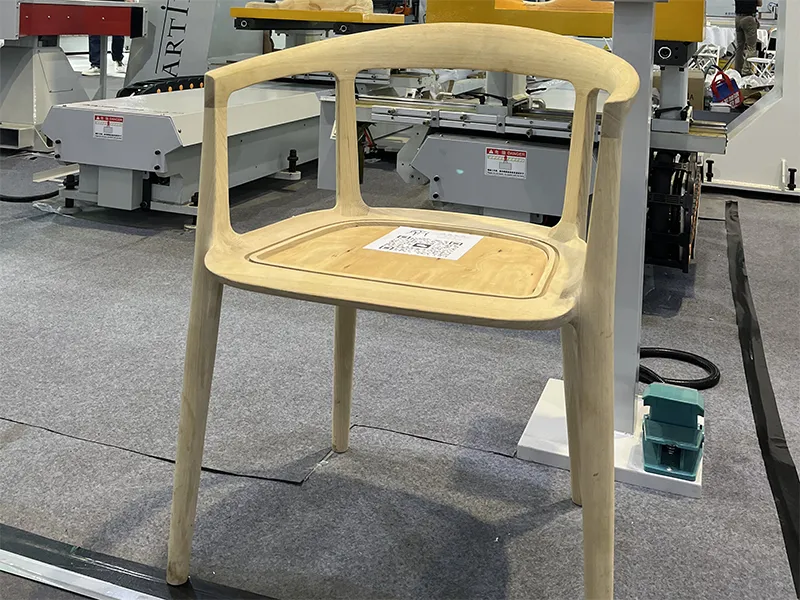

En el sector del mobiliario de madera, estos centros mecanizado facilitan la fabricación de piezas complejas de madera maciza, como juntas de mortaja y espiga, elementos curvos para escaleras y otros componentes detallados, haciendo más eficientes los procesos avanzados de mecanizado.

Especificaciones

Modelo	5AXIS-ATC1-TC2-A	5AXIS-ATC1-TC2-B
Recorrido de trabajo	Eje-X: 4100mm Eje-Y: 2200mm Eje-Z: 880mm	Eje-X: 4100mm Eje-Y: 2600mm Eje-Z: 880mm
Velocidad máxima de desplazamiento	Eje-X: 80m/min Eje-Y: 60m/min Eje-Z: 60m/min Eje-A (Eje de rotación): rotación continua Eje-C (Eje de rotación): ±400°	Eje-X: 80m/min Eje-Y: 80m/min Eje-Z: 60m/min Eje-A (Eje de rotación): rotación continua Eje-C(Eje de rotación): ±400°
Motor servo	Eje-X 3.0kW, Eje-Y 1.5kW, Eje-V 1.5kW, Eje-Z 3.0kW, Eje-A 1.0kW, Eje-C 1.5kW, Eje-P 1.0kW	Eje-X 3.0kW, Eje-Y 1.5kW, Eje-V 1.5kW, Eje-Z 3.0kW, Eje-A 1.0kW, Eje-C 1.5kW, Eje-P 1.0kW
Velocidad del husillo	3000-18000rpm	3000-18000rpm
Potencia del husillo	14.4kW+9.6kW×2	14.4kW+9.6kW×2
Tamaño de la mesa de trabajo	1200×1200mm×2	1200×1600mm×2
Sistema de control	Control CNC Osai	Control CNC Osai
Mecanismo de transmisión	Transmisión de cremallera y piñón + transmisión de husillo de bolas	Transmisión de cremallera y piñón + transmisión de husillo de bolas
Potencia de la bomba de vacío	4kW×2	4kW×2
Flujo de vacío	160m³/h	160m³/h
Voltaje	AC380V/50Hz	AC380V/50Hz
Peso	Aprox.7000kg	Aprox. 8000kg
Dimensiones (L×A×A)	5400×3500×3800mm	5400×3900×3800mm
